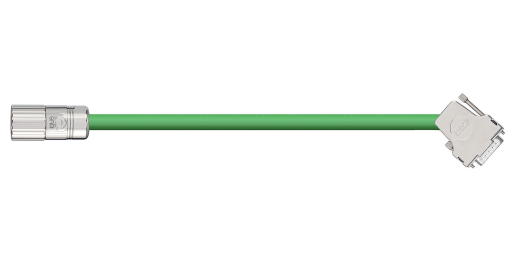

符合制造商標準

Baumüller

制造商代碼

393893 (25 m)

電纜類型

基礎電纜

芯數及截面積 [mm2]

(5x(2x0.14)+2x0.5)C

芯線組

5 x (2 x 0.14)
2 x 0.5

顏色識別

褐色/綠色，黃色/灰色，白色/紫色，紅色/黑色，粉紅色/藍色
白綠，白紅

外徑最大

8.0 毫米

銅指數

43 千克/千米

重量

75.0 千克/千米

驅動技術系統

B&R、Baumüller

最小彎曲半徑，拖鏈（系數）

10.0 x d

拖鏈最小彎曲半徑

70.0 毫米

最小彎曲半徑，柔性（系數）

8.0 x d

最小彎曲半徑，柔性

56.0 毫米

最小彎曲半徑，固定（系數）

5.0 x d

最小彎曲半徑，固定

35.0 毫米

溫度，拖鏈最小

5 °C

溫度，拖鏈最大

70 °C

溫度，柔性

-5 °C至+70 °C（符合EN 60811-504標準）

溫度，固定

-15 °C至+70 °C（符合DIN EN 50305標準）

v最大，架空

5 m/s

v最大，滑動

3 m/s

a最大

30 m/s2

行程

架空可達10米

導體

高抗彎強度的鍍錫銅線（符合 DIN EN 60228 標準）

芯線絕緣

高機械性能TPE混合物

芯線結構

符合測量系統標準

芯線識別

符合測量系統標準

單元屏蔽

高度抗彎曲的鍍錫銅屏蔽。 光學覆蓋率90%。

單元護套

TPE混合物經過調整，符合在拖鏈中的要求

內護套

包裹在外層的箔材

總屏蔽

高度抗彎曲的鍍錫銅絲編織。 覆蓋線性約55%，光學約80%。

外護套

低粘性、耐油的 PVC 基混合材料，符合拖鏈要求（符合 EN50363-4-1 標準）。

護套顏色

黃綠色（類似RAL 6018）

額定電壓

50 V

測試電壓

500 V

chainflex® 高柔性電纜等級

4.2.2.1級
4：采用特殊設計、適用于在拖鏈中持續運動的電纜（中等負載，半徑不低于7.5 x d，速度達3米/秒）
2：行程距離長達10米
2：耐油（符合DIN EN 50363-4-1標準）
1：無扭轉

耐油性

耐油（符合 DIN EN 50363-4-1 標準）

阻燃

符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1標準

無硅

不含會影響涂料附著力的硅（符合PV 3.10.7 – 1992版標準）。

UL/CSA

型號1589和2502，30V，80°C

NFPA

符合NFPA 79-2012第12.9章的標準

EAC

經認證編號TC RU C-DE. ME77.B.01559

CTP

經認證編號C-DE. PB49.B.00416

無鉛

符合2011/65/EU（RoHS II）標準

CEI

符合CEI 20-35標準

無塵室

符合ISO 2級標準。外護套材料符合CF5.10.07標準，通過IPA依照標準14644-1進行的測試

CE

符合2014/35/EU標準
